A um tempo atrás fiz um seminario sobre HDL onde eu mostrei algumas das mais conhecidas HDL's. Para quem tiver interesse os slides da minha apresentação estão aqui:
http://pet.inf.ufsc.br/node/265
Para quem não sabe, HDL significa Hardware Description Language, ou, Linguagem de Descrição de Hardware.
Elas servem, como o próprio nome sugere, para descrever hardware.
A algum tempo eu mencioneu a VHDL (VHSIC HDL ou Very Large Scalable Integrated Circuit HDL) em dois dos meus posts:
http://tarcisiof.blogspot.com/2010/04/sistemas-digitais-vhdl-quartus-2.html
Onde eu declaro estar iniciando estudos na linguagem VHDL.
http://tarcisiof.blogspot.com/2010/04/vhdl-projeto-componentenbits.html
Onde eu comento sobre a criação de um componente N bits em VHDL.
Agora, estou tirando um tempo para aprender um pouco de Verilog, por, principalmente, 3 motivos simples:
- Alguns amigos indicaram, dizendo que é mais simples de se trabalhar.
- Aprender uma nova linguagem, já que verilog é, também, muito usada pelo mundo afora.
- Pela diversão :D
Estou atualmente usando o Ubuntu Linux 10.04 (ainda não atualizei para o 10.10), para proceder com os testes eu instalei o iVerilog (Icarus Verilog) e o gtkwave. Para instalar esses programas pode-se usar o Synaptic do ubuntu
ou abrir o terminal, virar root e digitar:
apt-get install iverilog - Para instalar o Icarus Verilog
apt-get install gtkwave - Para instalar o GTKWave
Para quem usa windows provavelmente o Altera Quartus ou o Xilinx Ise são boas opções. Existe uma versão gratuita para estudante de cada um deles.
http://www.altera.com/products/software/quartus-ii/web-edition/qts-we-index.html
http://www.xilinx.com/tools/webpack.htm
Finalmente, mãos a massa!
Estou usando gedit e/ou o vim para escrever os códigos.
Farei meu trabalho em dois posts, na tentativa de organizar as coisas.
Nesse, irei deixar registrado passo a passo de como criar um projeto da forma que eu achei mais simples e organizada.
Até porque, se daqui a uns dias eu esquecer, posso eu mesmo consultar meu post a fim de obter alguma ajuda.
Em primeiro lugar, criei uma pasta chamada PortasLogicas. Dentro dela criei os arquivos PortasLogicas.v e PortasLogicas_tb.v.
Onde .v é a extensão de um arquivo do verilog. PortasLogicas.v é a descrição do hardware em si e o PortasLogicas_tb.v é o "test bench" ("bancada de testes", daí o "tb") do hardware, onde iremos gerar algumas saídas de teste.
Importante dizer que, até agora, ao que me parece, as ferramentas que eu escolhi são meramente comportamentais, ou seja, não levam em conta o atraso das portas logicas. Portanto, não teremos como saber qual o atraso real dos sistemas digitais que criarmos. Até porque, não sabemos onde esse hardware vai ser colocado (FPGA?). Mas de qualquer forma, isso é um detalhe para o futuro.
Voltando ao PortasLogicas.v, nossa brincadeira vai ser simples: criar um pequeno componente que se comporta da seguinte forma:
Entradas: A e B
Saidas: C e D, onde C = "A ou B" e D = "A e B"
Obviamente estou contando que o leitor saiba o basico de lógica booleana, caso contrario, leia isso:
http://pt.wikipedia.org/wiki/L%C3%B3gica_bin%C3%A1ria
Para escrever o que queremos em Verilog, precisamos primeiro definir um "module":
module PortasLogicas(a, b, c, d);
Isso, até onde eu entendi, significa que temos um componente chamado "PortasLogicas" que conhece "a, b, c e d".
Agora, precisamos definir o que são a, b, c e d. Assim:
input a, b;
output c, d;
Ou seja, estamos dizendo que a e b são ENTRADAS do nosso componente e c e d são SAIDAS.
Devemos agora descrever o comportamento interno do componente, para que ele conheça que valores colocar nas saídas c e d:
assign c = a | b;
assign d = a & b;
c = a | b significa que c vai ter o valor do resultado da operação lógica "a ou b".
d = a & b significa que d vai ter o valor do resultado da operação lógica "a e b".
Finalmente, terminamos nosso "module" escrevendo:
endmodule
Pronto :)
O verilog completo está abaixo:
module PortasLogicas(a, b, c, d);
input a, b;
output c, d;
assign c = a | b;
assign d = a & b;
endmodule
Mas... E agora? Como sabemos se isso está funcionando?
Agora entra aquele outro arquivo, PortasLogicas_tb.v.
É nele que descreveremos a bancada de testes para esse componente.
É simples, iniciamos com:
module PortasLogicas_tb;
Então descrevemos as variaveis que vamos usar:
reg a, b;
wire c, d;
Fui obrigado a usar "reg" para a e b, para poder "jogar" valores na entrada do componente.
O Verilog não permite fazer a = 1 ou a = 0 num "bloco" quando se trata de um "wire".
Logo falarei sobre "blocos".
Continuando, temos:
PortasLogicas dut (a, b, c, d);
Que instancia um componente do "tipo" PortasLogicas (aquele que criamos agora a pouco) com o nome dut.
Dut significa "Device Under Test", me pareceu um padrão pelos sites que consultei na internet.
Dentro dos parenteses coloca-se, na ordem correspondente, as entradas e saidas do componente.
No caso, as entradas são meus "reg"s a e b e as saidas meus "wire"s c e d.
Agora criamos um bloco "initial". Um "bloco" contém uma sequencia de comandos que serão executados em ordem. O bloco "initial" será executado apenas uma vez.
initial
begin
$dumpfile("saida.vcd");
$dumpvars;
a = 0;
b = 0;
#10
a = 0;
b = 1;
#10
a = 1;
b = 0;
#10
a = 1;
b = 1;
#10
$finish;
end
Os comandos $dumpfile("saida.vcd") e $dumpvars preparam o verilog para jogar as saídas para um arquivo VCD, que, posteriormente, será usado com o programa GTKWave para mostrar as formas de onda.
(VCD = Value Change Dump - http://en.wikipedia.org/wiki/Value_Change_Dump).
Comandos #10 significam "aguarde 10 unidades de tempo".
O que eu estou fazendo alí é setar a e b como 0, esperar 10 unidades de tempo, trocar os valores, esperar mais 10 unidades de tempo, trocar os valores, e assim por diante, até alcançar $finish.
Temos então nosso test banch completo como segue:
module PortasLogicas_tb;
reg a, b;
wire c, d;
PortasLogicas dut (a, b, c, d);
initial
begin
$dumpfile("saida.vcd");
$dumpvars;
a = 0;
b = 0;
#10
a = 0;
b = 1;
#10
a = 1;
b = 0;
#10
a = 1;
b = 1;
#10
$finish;
end
endmodule
Tudo pronto :D
Para testar, no linux, fazemos assim:
"Compilar" os arquivos:
iverilog PortasLogicas.v PortasLogicas_tb.v
Executar os testes
./a.out
Mostrar formas de onda no GTKWave
gtkwave saida.vcd
Excluir arquivos
rm -f a.out saida.vcd
Claro que fazer tudo isso é um pouco trabalhoso. Imagine ter que ficar digitando esses quatro comandos a cada vez que for testar alguma coisa.
Por isso é muito mais facil fazer isso (no linux) com um Makefile :D
Makefile, pra quem não sabe, é um arquivo "especial" linux que, se vc estiver no terminal em uma pasta que tenha um arquivo chamado Makefile, vc pode escrever "make" e apertar enter e os comandos do makefile vão ser executados.
Pra quem tiver interesse: http://orion.lcg.ufrj.br/compgraf1/downloads/MakefileTut.pdf
Meu Makefile ficou assim:
PortasLogicas:
iverilog PortasLogicas.v PortasLogicas_tb.v
./a.out
onda:
gtkwave saida.vcd
clean:
rm -f a.out saida.vcd
Então quando eu executo
make PortasLogicas onda clean
ele compila, executa, me mostra as formas de onda e limpa a pasta atual :)

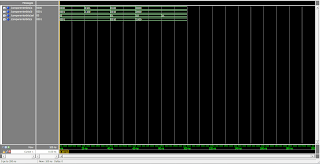

Por enquanto é só, pessoal. Esse post ficou maior do que eu pensei que ficaria, então não tenho certeza se posto outro ainda hoje. Mas já adiantando, no próximo post eu vou mostrar um SomadorNBits e algumas coisas mais legais que pode-se fazer nas bancadas de teste. Pra quem quiser, vou deixar o arquivo zipado com a pasta PortasLogicas e seus arquivos logo abaixo, além de uma imagem com o meu resultado do GTKWave.
Arquivos
Pacote PortasLogicas
Bibliografia (Na verdade perdi alguns links :( Mas ta tudo no google)
http://www.icarus.com/eda/verilog/
http://gtkwave.sourceforge.net/
http://www.asic-world.com/tidbits/wire_reg.html
http://www-inst.eecs.berkeley.edu/~cs150/Documents/Nets.pdf
http://www.asic-world.com/verilog/vbehave1.html
http://en.wikipedia.org/wiki/Verilog#Initial_and_Always
http://en.wikipedia.org/wiki/Value_Change_Dump
http://orion.lcg.ufrj.br/compgraf1/downloads/MakefileTut.pdf
